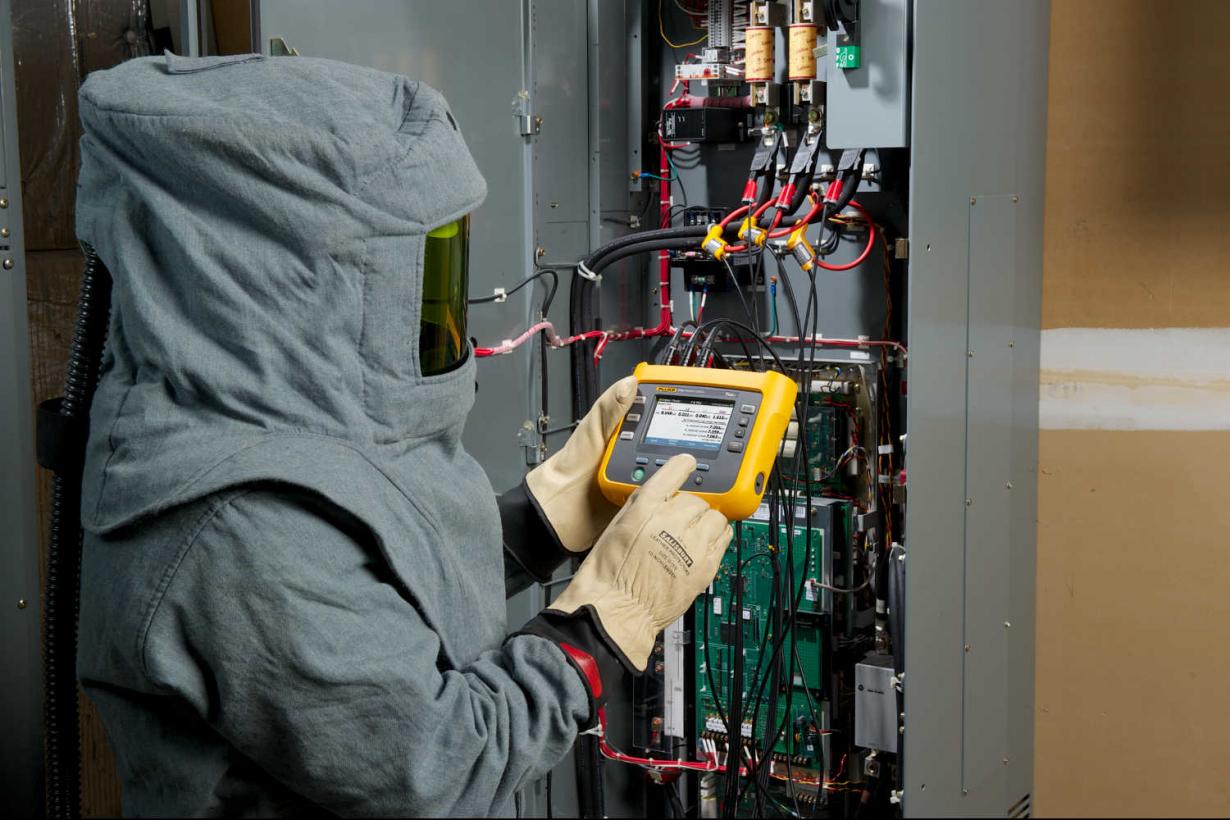

福禄克 Fluke 1738 电能质量记录仪

品牌：福禄克FLUKE

型号/货号：Fluke1738

售前咨询售后服务

哪款三相记录仪适合您？

	三相功率计		电能质量记录仪
功能	1732 手持式三相功率计	1734 手持式三相功率计	1736 电能质量记录仪	1738 电能质量记录仪
负载研究	•	•	•	•
能耗评估	•	•	•	•
中性线电流测量（四电流通道）			•	•
谐波测量			•	•
捕获电压事件			•	•
高级分析：波形和浪涌事件捕获 PQ 健康状况 (EN51060)			升级包*	•
IEEE519 总谐波失真测量			可选	可选
完全整合 Fluke Connect® 以进行记录	升级包*	•	升级包*	•
WiFi	可选	•	•	•
Wi-Fi / 蓝牙	可选	•	可选	•
磁性探头套件	可选	•	可选	•
磁性挂钩	可选	•	可选	•
通过WiFi无线路由器连接	产品注册时要求提供免费的软件许可。		产品注册时要求提供免费的软件许可。

主要特性

主要测量：自动捕获和记录电压、电流、功率、功率因数、电能及相关值
兼容 Fluke Connect®：在仪器上查看本地的数据，或者使用 Fluke Connect 移动应用程序和桌面软件通过您企业的 WiFi 网络查看数据
仪器供电方便：直接从测量电路给仪器供电
安全级别：进户线和下游负载额定使用 600 V CAT IV/1000 V CAT III
测量所有三个相位：随附 3 个柔性电流探头
全面记录：该设备上可以存储 20 多个不同的记录数据会话包。实际上，所有的测量值均自动记录，让您不再丢失测量趋势。甚至可以在记录会话期间以及下载前查看这些趋势，进行实时分析
优化的用户界面：快速引导性的图形设置可确保您每次都能捕获正确的数据，而智能的验证功能会指明连接是否正确，从而减少用户的疑虑
明亮的彩色触摸屏：在全图形化显示屏上就能方便地进行实地分析和数据检查
优化的用户界面：每次根据指示按照图形化步骤进行快速设置后，均就能获取正确的数据；而且借助智能化验证功能可降低设备连接的不确定性
通过前面板应用程序完成“现场设置：无需返回办公室进行下载和设置，也不必携带计算机至电气面板
全面的集成记录：将其他 Fluke Connect 设备连接到 Fluke 1734 可同时记录另外两个测量参数，几乎是 Fluke Connect 无线数字万用表或模块上提供的所有参数*
Energy Analyze Plus 应用软件：使用自动报告功能下载并分析电能消耗的各项细节

产品规格: Fluke 1732 和 1734 手持式三相功率计

技术指标
精度
参数		量程	分辨率	参考条件下的内在准确度（读数百分比 + 量程百分比）
电压		1000 V	0.1 V	±(0.2% + 0.01%)
电流：直接输入	i17xx-flex 1500 12"	150 A	0.1 A	±(1% + 0.02%)
		1500 A	1 A	±(1% + 0.02%)
	i17xx-flex 3000 24"	300 A	1 A	±(1% + 0.03%)
		3000 A	10 A	±(1% + 0.03%)
	i17xx-flex 6000 36"	600 A	1 A	±(1.5% + 0.03%)
		6000 A	10 A	±(1.5% + 0.03%)
	i40s-EL 电流钳	4 A	1 mA	±(0.7% + 0.02%)
		40 A	10 mA	±(0.7% + 0.02%)
频率		42.5 Hz 至 69 Hz	0.01 Hz	±(0.1%)
辅助输入		±10 V 直流	0.1 mV	±(0.2% + 0.02%)
电压最小值/最大值		1000 V	0.1 V	±(1% + 0.1%)
电流最小值/最大值		由附件定义	由附件定义	±(5% + 0.2%)
电压 THD		1000%	0.1%	±0.5
电流 THD		1000%	0.1%	±0.5

固有不确定性 ±（读数百分比 + 量程百分比）¹
参数	影响量	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150 A / 1500 A	300 A / 3000 A	600 A / 6000 A	4 A / 40 A
有功功率 P	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
有功能量 Ea	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
视在功率 S	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
视在能量 Eap	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
无功功率 Q	0 ≤ PF ≤ 1	已测量的视在功率的 2.5%
无功能量 Er	0 ≤ PF ≤ 1	已测量的视在功率的 2.5%
功率因数 PF	-	±0.025
位移功率因数	-	±0.025
DPF/cosϕ	-	±0.025
量程的额外不确定度¹	V P-N>250 V	0.015%	0.0225%	0.0225%	0.015%
¹ 量程 = 1000 V x 电流范围参考条件：环境：23 °C ±5 °C，仪器至少工作 30 分钟，无外部电/磁场，RH <65% 输入条件：CosΦ/PF=1，正弦信号 f=50 Hz/60 Hz，电源 120 V/230 V ±10%。电流和功率指标：输入电压 1 ph：120 V/230 V 或 3 ph wye/delta：230 V/400 V 输入电流：I > I范围的 10% 夹钳初级导体或中心位置的 Rogowski 线圈温度系数：高于 28 °C 或低于 18 °C 时，每摄氏度增加指定准确度的 0.1 倍

电气技术指标
电源
电压量程	使用安全的输入插头通过测量电路供电时为 100 V 至 500 V
电压量程	使用标准电源线时为 100 V 至 240 V (IEC 60320 C7)
功耗	最大为 50 VA（使用 IEC 60320 输入时最大为 15 VA）
能效	≥ 68.2%（符合能效规范）
最大空载损耗	< 0.3 W（仅当使用 IEC 60320 输入时）
主电源频率	50/60 Hz ± 15%
电池	锂离子电池 3.7 V, 9.25 Wh（客户可进行更换）
电池供电的运行时间	标准操作模式下 4 小时，节电模式下最高可达 5.5 小时
充电时间	< 6 小时
数据采集
分辨率	16 位同步采样
取样频率	50/60 Hz 时为 10.24 kHz，与电源频率同步
输入信号频率	50/60 Hz（42.5 至 69 Hz）
接线方式类型	1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（两表法），3-φ 开脚delta，仅电流（负载分析）
数据存储	内部闪存（用户无法更换）
内存容量	典型值：10 个为期 8 周、间隔为 1 分钟和 500 个事件的记录会话¹
¹可能的记录会话数和记录周期取决于用户的需求。
基本间隔
测量的参数	电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量
平均间隔	1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟、30 分钟
平均时间最小/最大值	电压、电流：每半周更新一次的全循环 RMS 辅助功率：200ms
需求间隔（能量仪表模式）
测量的参数	电能量（Wh、varh、VAh）、PF、最大需量、电能成本
间隔	5 分钟、10 分钟、15 分钟、20 分钟、30 分钟，关
符合标准
功率	IEEE 1459
通讯接口
USB-A	通过 U 盘进行的文件传输，固件更新最大电流：120 mA
WiFi	通过直接连接或 WiFi 网络进行文件传输和远程控制
蓝牙	从 Fluke Connect® 3000 系列模块读取辅助测量数据（需要 1734 或 1732 升级选件）
USB-mini	将数据下载到 PC
电压输入
输入通道	4 个（三相和零线）
最大输入电压	1000 Vrms、CF 1.7
输入阻抗	10 MΩ
带宽 (-3 dB)	42.5 Hz - 3.5 kHz
缩放	1:1、可变
电压安全等级	1000 V CAT III/600 V CAT IV
电流输入
输入通道	3 个，自动为连接的传感器选择模式
输入电压	电流钳输入：500 mVrms/50 mVrms；波峰系数 2.8
Rogowski 罗氏线圈输入	50 Hz 时为 150 mVrms/15 mVrms，60 Hz 时为 180 mVrms/18 mVrms；波峰系数 4；全部位于探头额定量程内
量程	使用细柔性电流探头 i17XX-flex1500 12 为 1 A 至 150 A/10 A 至 1500 A
	使用细柔性电流探头 i17XX-flex3000 24 为 3 A 至 300 A/30 A 至 3000 A
	使用细柔性电流探头 i17XX-flex6000 36 为 6 A 至 600 A/60 A 至 6000 A
	40 mA 至 4 A/0.4 A 至 40 A（40 A 电流钳 i40s-EL）
带宽 (-3 dB)	42.5 Hz - 3.5 kHz
缩放	1:1、可变
辅助输入
输入通道	="2"
输入量程	0 至 ± 10 V 直流，1 个读数/秒
变比系数（2014 年起适用）	格式：mx + b（增益和偏移）用户可配置
单位显示（2014 年起适用）	用户可进行配置（7 个字符，例如 °C、psi 或 m/s）
无线连接
输入通道	="2"
支持的模块	Fluke Connect® 3000 系列
采集	1 个读数/秒
环境指标
工作温度	-10 °C 至 +50 °C（14 °F 至 122 °F）
存放温度	-20 °C 至 +60 °C (-4 °F 至 140 °F)，包括电池：-20 °C 至 +50 °C (-4 °F 至 122 °F)
工作湿度	10 °C 至 30 °C（50 °F 至 86 °F）最高相对湿度 95%
	30 °C 至 40 °C（86 °F 至 104 °F）最高相对湿度 75%
	40 °C 至 50 °C（104 °F 至 122 °F）最高相对湿度 45%
工作海拔	2000 m（高达 4000 m 时下降为 1000 V CAT II/600 V CAT III/300 V CAT IV）
储存海拔	12,000m
外壳	IP50（符合 EN60529）
振动测试	MIL-T-28800E，类型3，III 级，B 式
安全性	IEC 61010-1
	IEC 电源输入：过电压类别 II，污染等级 2
	电压端：过电压类别 IV，污染等级 2
	IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V
电磁兼容性	EN 61326-1：工业 CISPR 11：Group 1，Class A
	韩国 (KCC)：A 类设备（工业广播和通讯设备）
	USA (FCC)：47 CFR 15 B 部分。按照第 15.103 条规定，本产品被视为免税设备
温度系数	0.1 x 精度指标/°C
通用技术指标
彩色 LCD 显示屏	4.3 英寸有源矩阵 TFT, 480 像素 x 272 像素, 电阻式触摸屏
保修期	仪器和电源：两年（不包括电池）
	附件：一年
	校准周期：两年
尺寸	仪器：19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in)
	电源：13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in)
	仪器连接电源时：19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in)
重量	仪器：1.1 kg (2.5 lb)
重量	电源：400 g (0.9 lb)
防篡改保护	防盗锁槽
i17xx-flex 1500 12 柔性电流探头技术指标
测量量程	1 至 150 A 交流电/ 10 至 1500 A 交流电
无损电流	100 kA (50/60 Hz)
参考条件下的固有误差*	读数的 ±0.7%
173x + iFlex 精度	±（读数的 1% + 量程的 0.02%）
超出工作温度范围的温度系数	读数的 0.05%/°C，读数的 0.09%/°F
工作电压	1000 V CAT III, 600 V CAT IV
探头电缆长度	305 mm (12 in)
探头电缆直径	7.5 mm (0.3 in)
最小弯曲半径	38 mm (1.5 in)
输出电缆长度	2 m (6.6 ft)
重量	115 g
探头电缆材质	TPR
连接器材质	POM + ABS/PC
输出电缆	TPR/PVC
工作温度	测试环境下导线温度为 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超过 80 °C (176 °F)
非工作状态下温度	-40 °C 至 +80 °C（-40 °F 至 176 °F）
工作状态下的相对湿度	15% 至 85% 无冷凝
IP 等级	IEC 60529:IP50
保修期	1 年
* 参考条件：环境：23 °C ±5 °C，无外部电/磁场，RH 65% 一次侧导体在中心位置
